簡介

對于剛接觸RFID的人來說，選擇被動式UHF RFID天線可能會讓人感到困惑。被動式RFID天線通常外觀相似，主要區別在于它們的技術規格。選擇RFID天線時，最重要的三個參數是頻率范圍、增益/波束寬度和極化。我們將在下面討論這些因素，幫助您更好地理解UHF RFID被動天線。

頻率范圍

每個國家都有規定UHF RFID傳輸在本國的頻率范圍。UHF RFID天線最常見的三種頻率范圍是：

• 920-925 MHz（中國）
• 902-928 MHz（美國/聯邦通信委員會）
• 865-868 MHz（歐盟/ETSI）
• 860-960 MHz（全球）

選擇RFID天線時，務必選擇適合您所在地區的頻率范圍。例如，調諧到865-868 MHz頻段并在中國使用的天線，將違反中國對RFID設備的使用規范。

增益/波束寬度

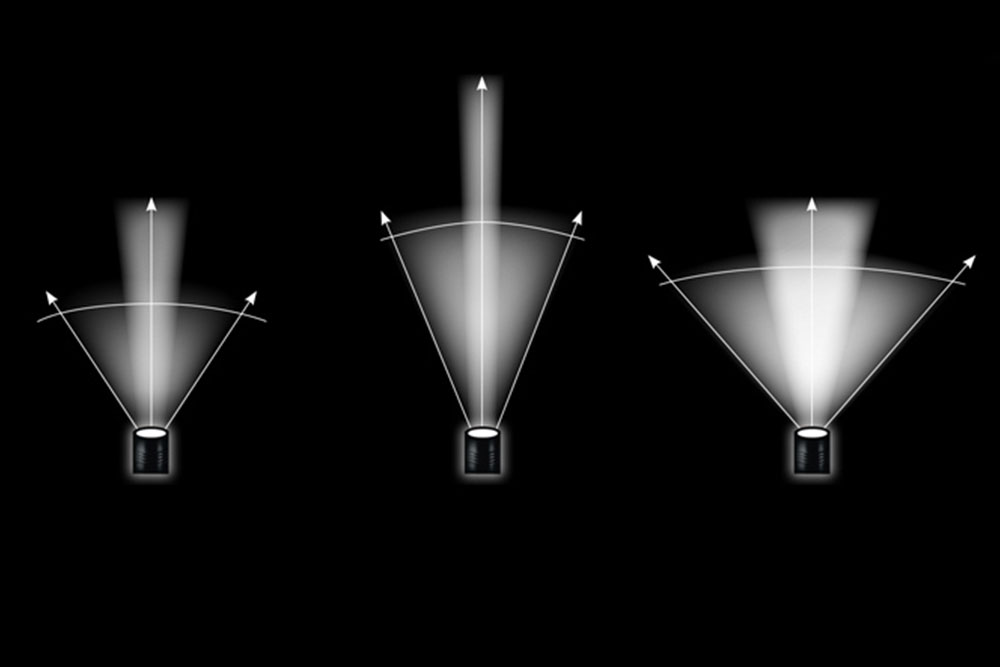

增益和波束寬度被歸為一組，因?yàn)樗鼈兌际翘炀€的電氣元件，且彼此有明顯關聯。增益越大，波束寬度越窄（或越小）。增益越大，覆蓋范圍越窄，但波束傳播距離更遠。光束寬度和增益類似于手電筒的光束。請查看下面的示意圖，了解增益差異如何顯著影響天線的波束寬度。

理想的波束寬度和增益取決于具體應用。如果你有許多標簽距離不遠，那么你很可能不需要高增益天線;使用增益較低的寬波束天線更有利，如上方第三張圖片所示。

偏振

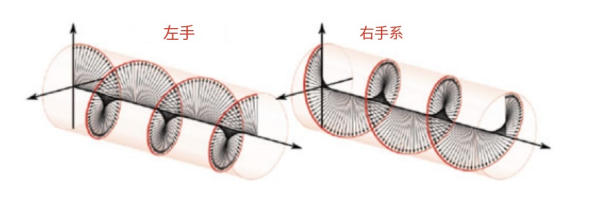

大多數UHF RFID無源天線要么是線性極化，要么是圓極化的。線性極化天線在單一平面上水平或垂直發射射頻波。圓極化天線以順時針或逆時針?lè)较虻膱A周運動發射射頻波。當波順時針旋轉時，天線是左旋圓極化（LHCP）天線;當波逆時針旋轉時，天線是右旋圓極化天線（RHCP）。

當你有一個兩個獨立的RFID讀卡器，天線相對時，了解你使用的是LHCP還是RHCP天線非常重要。當天線面對面并發射相同方向的波時，波重疊處可能出現零區。值得注意的是，在單一讀卡器系統中，這個問題不會發生，因?yàn)镽FID讀卡器一次只激活一個天線。然而，在兩個天線相對且分別連接不同讀寫器的情況下，LHCP和RHCP的組合比使用兩個LHCP或兩個RHCP天線更有效地形成讀區。

上述規則的一個例外是使用雙基系統時。如果你使用門柱式的雙基地系統（天線相對），發射射頻波的天線的極化必須與接收射頻波的天線完全相同。因此，如果LHCP發射該波，接收射頻波的天線必須是LHCP，才能最高效地接收。

如果你應用中的所有標簽都能以相同的方向和高度讀取，那么使用線極化天線可能是最好的選擇。圓極化天線的主要優點是更適合無法預測標簽位置或方向的應用。
