智能稱重貨架通過??高精度力傳感技術??實時監測貨物重量變化，其核心稱重系統由??傳感器單元、信號處理模塊、抗干擾結構及物聯終端??組成。以下為關鍵組件詳解：

一、核心稱重傳感組件

1. ??稱重傳感器類型??
   • ??單點式應變片傳感器??：適用于承載100kg以下的輕型貨架（如電子元件柜），基于金屬形變產生電阻變化，精度達±0.02%滿量程。
   • ??懸臂梁傳感器??：用于300kg-2噸的中型貨架（如倉儲托盤），杠桿結構放大微小形變，抗側向力干擾能力強。
   • ??S型拉力傳感器??：針對懸掛式貨架或起重機集成場景，支持雙向受力測量，防護等級可達IP68。
   • ??稱重模塊??：預裝限位裝置的工業級方案，適用于2噸以上重型立體庫，內置溫度補償確保±0.01%精度。
2. ??傳感系統部署??
   典型貨架每層采用??4點對稱布局??（如：前左/前右/后左/后右），通過并聯校準消除偏載誤差。額定載荷需按實際承重×1.5倍安全系數選型（例：100kg貨架選用150kg傳感器）。

二、信號處理與控制單元

1. ??信號鏈路流程??
   ??惠斯通電橋?? → 儀表放大器（增益1000倍，抑制≥120dB共模噪聲）→ 24位高精度ADC（如ADS1230）→ FIR數字濾波器（消除50Hz工頻干擾）→ 微處理器（STM32等）

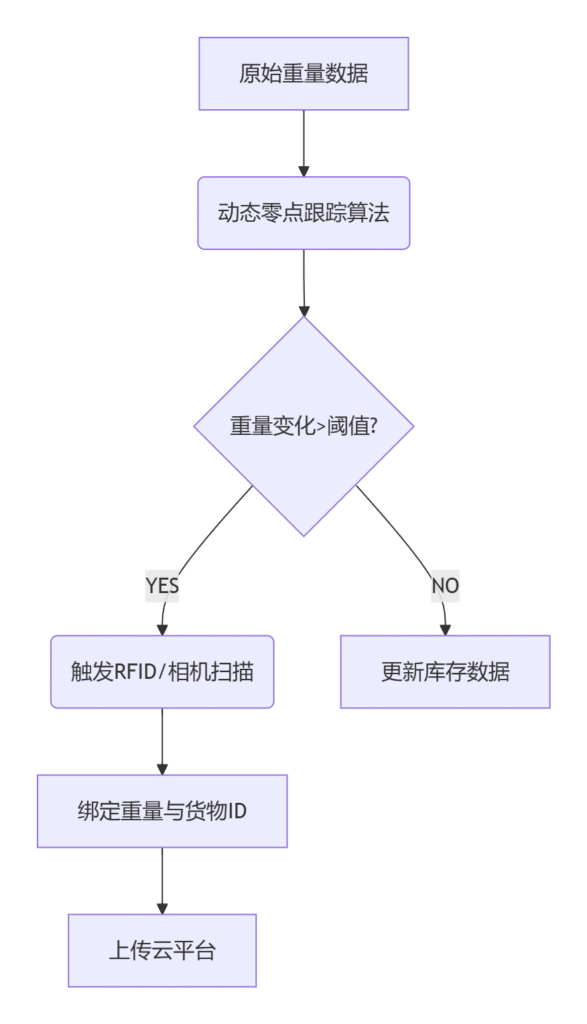

2. ??邊緣智能算法??
   • ??動態零點跟蹤??：自動校準空載基準值
   • ??重量突變識別??：當變化量>設定閾值（如50g）時，聯動RFID/攝像頭掃描貨物
   • ??實時庫存更新??：綁定重量數據與貨物ID上傳云端
3. ??通信協議選擇??
   • ??工業場景??：RS485+Modbus（1200米級聯，抗電磁干擾）
   • ??動態環境??：CAN總線（汽車/航空級可靠性）
   • ??輕型貨架??：WiFi 6（>1Gbps高速傳輸）
   • ??戶外倉儲??：NB-IoT（超低功耗，單電池工作3年）

三、抗干擾與結構設計

1. ??力學誤差控制??
   • ??偏載誤差??：四點傳感加權平均算法（誤差<0.1%）
   • ??機械振動??：200Hz采樣率 + Kalman濾波（降噪>40dB）
   • ??熱膨脹補償??：碳鋼基座+溫度算法（溫漂<0.008%/10℃）
2. ??電子防護體系??
   • 三級EMC屏蔽：傳感器金屬外殼 → PCB鋪銅隔離 → 磁環濾波
   • 防雷擊設計：6kV TVS管 + 氣體放電管
   • 防潮處理：全灌封結構（適用于-40℃~85℃）

四、關鍵輔助組件

1. ??貨架改裝套件??
   • ??硬化基座??：平面度≤0.1mm/m2（預防結構變形）
   • ??機械限位器??：三維約束間隙≤0.5mm（限制水平位移）
   • ??自校準模塊??：內置±0.005%精度標準砝碼
2. ??人機交互終端??
   • 三色LED燈帶：紅/黃/綠指示揀貨狀態
   • 聲光報警器：超重/缺貨時觸發蜂鳴+屏幕警示
   • 電磁鎖止裝置：對未授權取貨行為物理鎖定

五、典型應用方案

• ??醫藥冷庫??：IP68不銹鋼懸臂梁傳感器（±0.02%精度，耐-25℃低溫）
• ??汽車零部件倉??：3噸稱重模塊+CAN總線（抗油污沖擊，誤差±0.5kg）
• ??電商AGV貨架??：WiFi 6單點傳感器（20kg量程，±2g精度，支持動態秤重）
• ??戶外集裝箱??：NB-IoT+S型傳感器（防鹽霧腐蝕，年漂移量<0.01%）

結論

智能稱重貨架本質是 ??”力-電-數” 的精密轉換??：

1. ??傳感層??選耐用的應變式傳感器（按負載匹配單點/懸臂梁/模塊）
2. ??信號層??依賴24位ADC+實時濾波算法（消除環境噪聲）
3. ??結構層??需剛性質材基座+亞毫米限位（保障長期穩定性）
4. ??維護層??實現遠程校準（溫度/蠕變自修正）

滿足四層技術要點的系統可實現 ??±0.05%精度??，在80dB噪聲環境中仍保持±10g級穩定監測——這不僅支撐實時庫存管理，更是驅動智能倉儲決策的??核心數據引擎??。
