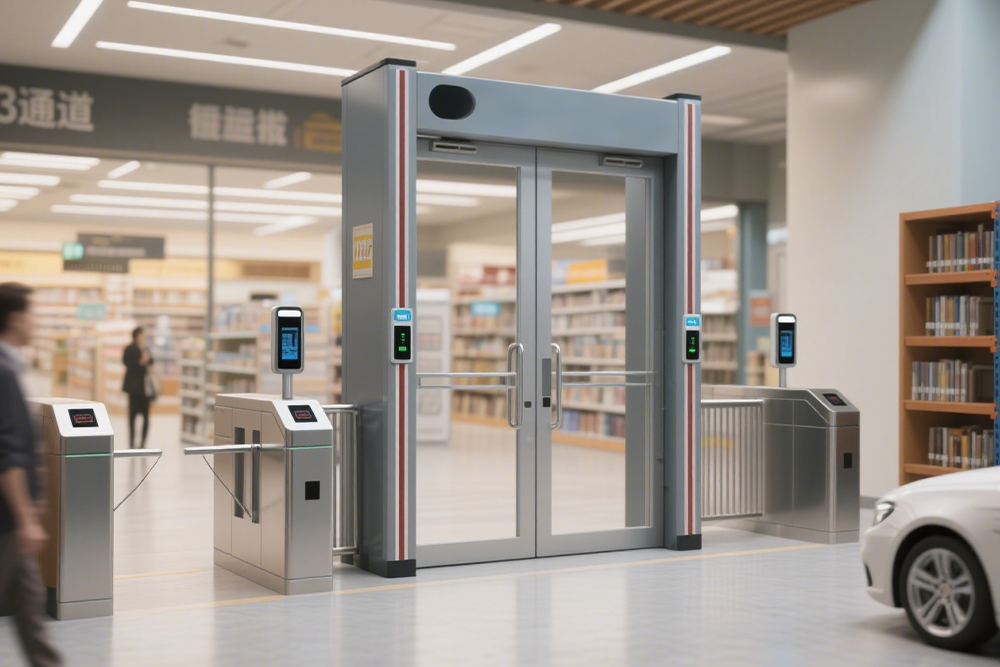

你想象一下這個場景：物流倉庫出口，一整車貼著標簽的箱子通過門口，瞬間所有貨物信息就被讀取記錄；高檔服裝店門口，顧客拿著未買單的衣服靠近，警報立刻響起；圖書館出口，讀者帶著幾本書經過，系統自動“點”了一遍書名。

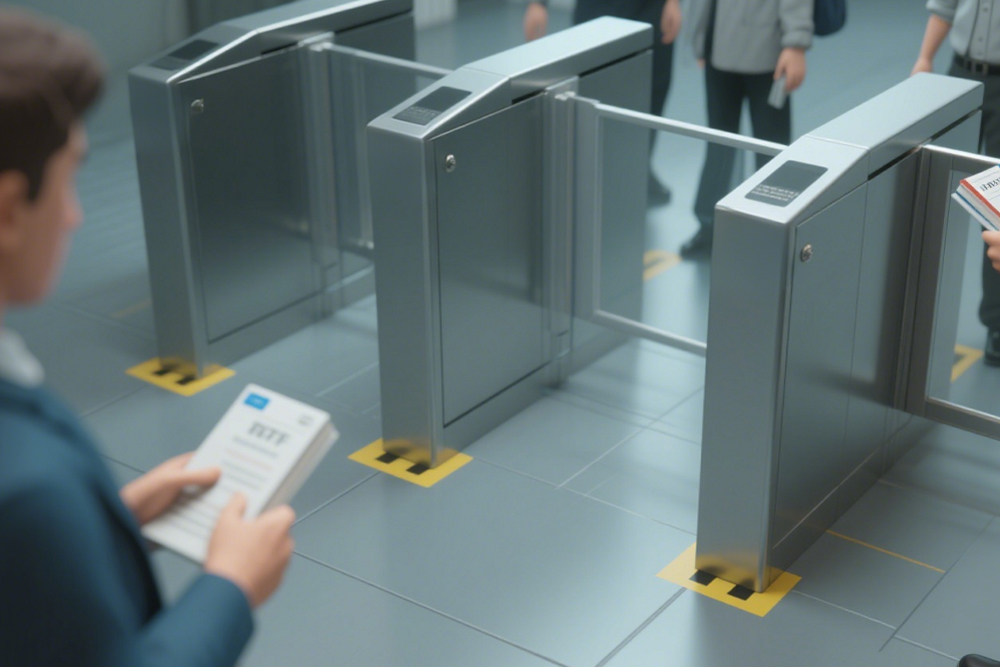

這些“神奇”操作的幕后功臣，往往就是 ??RFID通道門??。別看它外表可能就是個平平無奇的門框或者閘機通道，里面可是藏著高科技的門道！今天咱們就掰開揉碎了聊聊：??這玩意兒到底是怎么工作的？它怎么就能“看見”并“數清”經過的所有貼標物品？如果它“失靈”了或者效果不好，又該怎么檢測排查問題？?

?

第一層原理：通道門不是“一扇門”，而是一個“電磁場結界”！

別被名字騙了！RFID通道門 ??核心不是那扇物理的門??，而是它構建起來的那個 ??可控的無線電射頻識別區域??（你可以想象成一個隱形的“電磁泡泡”）。它的主要構成包括：

1. ??RFID讀寫器主機：?? 藏在柜子里或者集成在門體上的“大腦”。負責產生射頻能量，通過天線發射信號，接收標簽反射回來的信號，并進行解碼處理。
2. ??天線陣列：?? ??這是核心中的核心！?? 通道門的門框或側板上，通常集成安裝了 ??多組天線??（數量根據需求，2根、4根、6根甚至更多）。這些天線被設計成能 ??在特定的空間區域（通道內）形成強大而均勻的電磁場??。
3. ??控制模塊和通訊接口：?? 處理讀寫器指令，控制天線輪流工作模式，把讀取到的標簽信息（EPC碼等）通過網絡（網線/串口等）傳給后臺電腦或ERP/WMS系統。
4. ??(可選)聲光報警器/顯示屏：?? 用于提示檢測到未授權物品（如未消磁的圖書、未結賬的服裝）或者顯示通過數量。

關鍵點：多天線協同編織“網”

• ??為什么需要多天線？?? 想象一下用一根天線，就像用手電筒照一個區域，總會有照不到的角落或重疊區域不均。多天線布局（通常左右、頂部甚至底部都有），就是為了：
  • ??覆蓋整個通道截面：?? 確保通道里無論物品放中間、放左邊、放右邊、掛在上邊、靠在下邊，只要在通道有效范圍內，都能被電磁場覆蓋到。
  • ??形成均勻場強：?? 讓通道空間內各點的電磁波強度盡可能均勻一致，避免出現信號特別強和特別弱的“死角”。這樣貼在物品不同位置的標簽，都能有足夠大的概率被激活喚醒。
  • ??提高讀取速度和可靠性：?? 多天線可以 ??分時輪流工作??（TDM 時分復用），避免互相干擾。也可以特定組合工作（比如左天線發、右天線收），增強特定方向的讀取能力，大大提升單位時間讀取大量標簽的速度和準確度。

第二層原理：UHF頻段是“主戰場”

市面上主流的RFID通道門，尤其是用于物流、零售、圖書盤點防盜的，??絕大多數工作在UHF頻段（超高頻，860-960MHz）??。為啥？

• ??讀距遠：?? UHF標簽識別距離可以輕松達到幾米甚至十幾米（功率允許下），??適合構建一個較大的門式通道空間??。LF（低頻）和HF（高頻）NFC那種幾厘米到幾十厘米的讀距，在通道門前就無能為力了。
• ??多標簽讀取能力超強（防沖突）：?? UHF標簽和讀寫器的通信機制特別適合在極短時間內處理海量標簽的信號碰撞問題（想象幾十上百個標簽同時返回信號）。??通道門追求的就是同時快速識別一大批經過的物品，這本事UHF獨占鰲頭！??
• ??成本相對合理：?? UHF無源標簽（自己不帶電池，靠讀寫器能量激活）價格已經被做到很低，非常適合大規模貼標應用（如圖書、服裝、箱包等）。

怎么“感應”到物品通過的？靠標簽響應！

通道門內部天線發射電磁波（信號），覆蓋了整個通道空間。當貼有 ??無源UHF RFID標簽?? 的物品 ??進入?? 這個電磁場范圍內，標簽的天線會 ??耦合接收到能量??，瞬間激活標簽內部芯片。

??激活后的標簽會立即將其存儲的唯一身份信息（EPC編碼），通過改變天線的反射特性（調制反射），把信息“彈回”給通道門的天線。?? 讀寫器主機接收到這個反射信號并進行解碼，就完成了一次對 ??該標簽（也就是貼著標簽的物品）?? 的識別和定位（知道它進入了通道區域）。

整個識別過程發生在毫秒級別，而且是 ??非接觸、無感、批量自動完成??。一車貼標貨品推過去，貨還沒推到庫位，后臺庫存數據已經自動更新了。

第三大塊：通道門用得好不好？關鍵檢測與排查方法

東西安裝好了，但效果不理想？貨品通過時總有讀不到、漏讀？或者總是誤報？這時候就需要一些“診斷”手段了。

檢測目標一：標簽是否真的能被通道門喚醒？

• ??道具：?? 手持式RFID讀寫器/盤點機。
• ??方法：??
  1. 找?guī)讖埿枰?jīng)過通道門的不同類型物品上的標簽（不同類型的衣服、不同厚度的書、箱子里外不同位置的標簽等）。
  2. ??在離通道門天線幾米外（模擬標簽還沒進入通道時的距離），用手持讀寫器靠近標簽讀取。?? 如果手持機也讀不到，問題可能出在 ??標簽本身性能差、已損壞或者被金屬/液體屏蔽太嚴重??（比如貼在含金屬成分的衣服襯里內側，或者貼著飲料瓶）。這種情況，通道門再厲害也讀不到。 ??優先檢查標簽質量和貼標位置！??
  3. 如果手持機在近距離能穩定讀取，但在通道門處無法讀取，進入下一步通道門本身的排查。

檢測目標二：通道門覆蓋區域是否均勻？有沒有“死角”？

• ??道具：?? 單件或多件貼標樣品（已知能被手持機激活的標簽）。
• ??方法：??
  1. ??“掃場”測試：?? 拿著一件或多件貼標物品，??緩慢地在整個通道門內部空間移動??（上中下、左中右、角落都要走到）。同時觀察后臺系統或通道門自帶的指示燈/蜂鳴器，看物品移動到不同位置時是否都能被穩定讀取。
  2. ??關鍵點：??
     • 特別注意物品 ??貼近門框邊緣、頂部、底部地面附近?? 的情況，這些位置信號容易弱。
     • 嘗試物品 ??不同朝向?? 通過，因為標簽的極化方向可能與某些天線的極化方式不匹配，導致讀取效果差。
     • 模擬真實場景，比如 ??快速通過、多件物品緊挨著或疊放通過??。
  3. ??發現問題：?? 如果某些位置或者某種擺放方式頻繁漏讀，很可能是 ??天線布局不合理、安裝角度不當、通道門尺寸選擇過大或環境干擾?? 導致的場強分布不均或信號太弱。需要技術人員調整天線位置、角度或通道門功率參數。

檢測目標三：多標簽快速通過能力（防沖突性能）如何？

• ??道具：?? 大量貼標物品（至少幾十件，最好是真實的衣服掛件、書籍、或裝滿貼標小箱子的推車）。
• ??方法：??
  1. 把這些物品 ??集中裝在一輛手推車或貨架上??（模擬成批貨物過通道）。
  2. 以 ??正常速度（通常是走路速度）推動推車勻速通過RFID通道門??。
  3. 記錄后臺系統統計到的讀取到的標簽數量 ??并與實際物品數量核對??。
• ??評價標準：??
  • 是否能穩定讀取到 ??絕大部分?? 標簽（如98%以上）？
  • ??多次測試結果是否穩定？??
  • 如果讀取率遠低于期望值（比如90%以下），或者波動極大，說明通道門的 ??多標簽處理能力、天線協同策略或讀寫器性能?? 可能不足，或者 ??通道的通行速度太快/太慢?? 影響了算法判斷。

檢測目標四：是否存在環境干擾？

• ??現象：?? 莫名其妙漏讀、誤讀、讀取距離不穩定。
• ??排查方法：??
  1. ??查附近金屬！?? RFID信號（尤其是UHF）最怕大塊金屬。看看通道門附近有沒有新裝的大型金屬貨架、電梯、卷閘門、空調設備？它們可能反射或吸收信號，干擾場型。
  2. ??查其他無線設備！?? 是否有WiFi路由器、藍牙設備、其他RFID設備工作在相近頻率？特別是2.4GHz WiFi設備也可能帶來干擾（雖然UHF通道門多在900MHz）。試著暫時關閉或移開它們做對比測試。
  3. ??查電力線干擾：?? 讀寫器主機電源是否單獨回路？如果和大功率設備（變頻器、電機）共用線路，電流波動也可能影響讀寫器穩定性。

RFID通道門是個非常精巧的“門+天羅地網”組合。它強大的批量識別能力，讓出入庫盤點、防盜監控、客流監測這些過去要費老大勁、耽誤時間的事兒，變得秒級完成、悄無聲息。

不過呢，這“網”要織得好，織得密，沒“破洞”，靠的是精準設計的天線布局、合適的硬件選型、正確的安裝部署和嚴格的測試。理解它的原理和檢測方法，就像掌握了這扇“魔法門”的鑰匙——能快速判斷它是真“智能管用”，還是哪里“掉了鏈子”，從而找到改進的方向。
